Αυτοματοποιημένη συσκευή παλλετισμού με τεντώματα ∆ημιουργητής παλλετισμού με υψηλή ταχύτητα

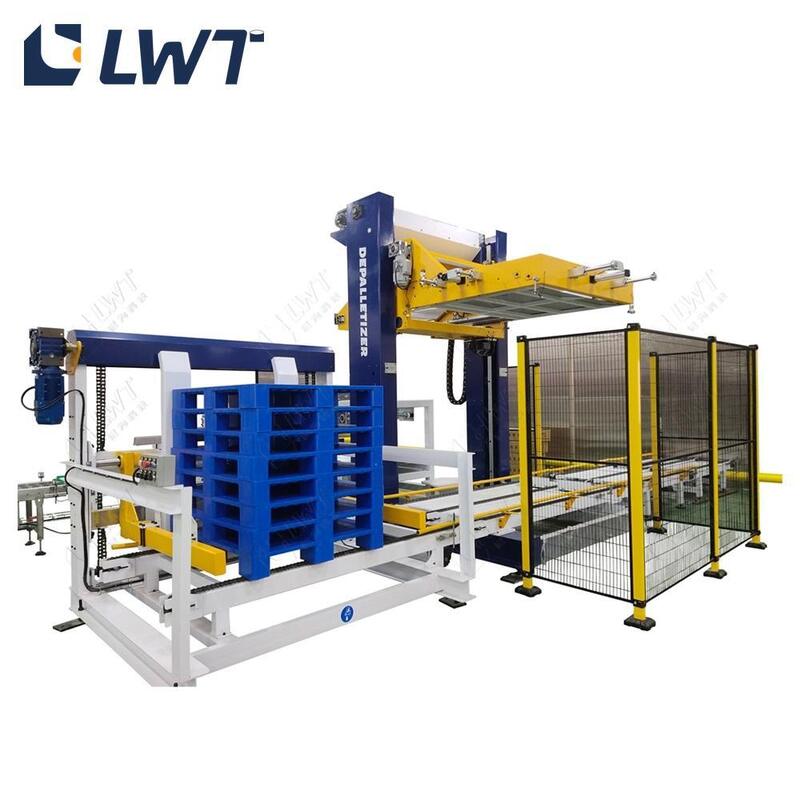

ΗΑυτοματοποιημένος παλετιστήρας γκαράζ LWTείναι μια μηχανή στοίβασης στο τέλος της γραμμής που παίρνει σφραγισμένα κουτιά, πλαστικά κιβώτια, συσκευασίες με επεκτατική ταινία και βαρέλια από το μεταφορέα του προϊόντος σας και κατασκευάζει ένα τετράγωνο, σταθερό φορτίο παλέτας σε20-30 βαλίτσες ανά λεπτό∆ημιουργείται πάνω σε ένα βαρύ κατεργασμένο καλωδιακό πλαίσιο με ρυθμιζόμενη βάση,Πλατφόρμα ανύψωσης με κινητήρα SEWκαι αΣύστημα ελέγχου PLC της Siemens, ώστε να μπορεί να βρίσκεται στο τέλος μιας γραμμής συσκευασίας κονσερβοποιημένων τροφίμων, ποτών, χημικών ή γενικών συσκευασιών χωρίς να γίνεται το μπουκάλιο που περιορίζει την πραγματική σας ικανότητα.

Το Πραγματικό Κόστος της Χειρονομίας των Καρτονιών

Εξαρτησία από την εργασία.Ένα σταθμό χειροκίνητης παλετιστοποίησης χρειάζεται συνήθως 2·3 χειριστές ανά βάρδια για μια γραμμή που λειτουργεί με 20·30 κουτιά/λεπτο.Η κάλυψη απουσίας και οι υπερωρίες και το σταθμό γίνεται το πιο ακριβό σημείο εργασίας σας..

Μια γραμμή που τρέχει κάτω από την χωρητικότητα.Η χειροκίνητη στοιβάζουσα συνήθως φτάνει τα 812 κουτιά/λεπτο.Κάθε κουτί που στοιβάζεται με το χέρι σας κοστίζει τη διαφορά μεταξύ της σχεδιαστικής χωρητικότητας και της πραγματικής παραγωγής..

Ασταθή φορτία, κατεστραμμένο φορτίο.Οι χειροποίητες παλέτες είναι λυγισμένες, αδιέξοδοι και χάνουν το μοτίβο τους στις καμπύλες, με αποτέλεσμα να συνθλίβονται οι γωνίες, να απορρίπτονται οι ταινίες τέντωσης και να καταστρέφονται τα περιθώρια σε κάθε εμπορευματοκιβώτιο που μεταφέρετε.

Ασφάλεια και έκθεση σε χρόνο παύσης.Η επαναλαμβανόμενη ανύψωση βαρών 10-20 κιλών είναι μια αναγνωρισμένη αιτία τραυματισμού του μυοσκελετικού συστήματος και ένας τραυματισμός της πλάτης μπορεί να απομακρύνει δύο χειριστές από τη γραμμή ταυτόχρονα.

Γιατί το Σχεδιασμό Gantry Κρατά 20-30 Καρτόνια το Λεπτό

Ζυγισμένο πλαίσιο με ρυθμιζόμενη βάση.Το δομικό πλαίσιο κατασκευάζεται με συγκόλληση και όχι με μπουρνούλες, το οποίο διατηρεί την άκαμπτη μεταφορά X-Y-Z υπό συνεχή φορτίο.Η ρυθμιζόμενη βάση μας επιτρέπει να ισοπεδώσουμε το μηχάνημα σε ένα υπάρχον εργοστάσιο χωρίς ειδική βάση.

Κεντρική πλατφόρμα ανύψωσης με κινητήρα SEW.Ένας κινητήρας με γρανάζια SEW κινεί την πλατφόρμα ανύψωσης, το στοιχείο που αποφασίζει με ποια ακρίβεια τοποθετείται ένα στρώμα και πόσο καιρό το μηχάνημα παραμένει ακριβές.Τα φορτία έως 1500 kg ανά παλέτα στοιβάζονται σε ύψος έως 2000 mm.

Δύο ταχύτητες ζώνης τροφοδοσίας και μηχανισμός διεύθυνσης.Η τροφοδοσία τρέχει σεδιπλής ταχύτητας ζώνηπου επιταχύνει το κύριο κουτί μακριά από την συσκευασία, δημιουργώντας το κενό που χρειάζεται ο μηχανισμός διεύθυνσης για να γυρίσει και να τετραγωνίσει κάθε κουτί πριν φτάσει στην περιοχή σχηματισμού στρώματος.

Τοποθεσία διαλογής κιβωτίου και μεταγωγός κυλίνδρων.Τα κουτιά συσσωρεύονται στο χώρο του κουτιού διαλογής μέχρι να σχηματιστεί ένα πλήρες στρώμα, στη συνέχεια μεταφέρονται στο μεταφορέα κυλίνδρων στη θέση της στοίβασηςπου είναι αυτό που εμποδίζει την πτώση ή λάθος ευθυγραμμισμένες περιπτώσεις.

2.5 m αλυσίδα εκφόρτωσης και ελεύθερο μεταφορέα κυλίνδρων.Τα τελικά παλέτα αφήνουν το μηχάνημα σε ένα μεταφορέα αλυσίδας μήκους 2,5 μέτρων και το παραδίδουν σε ένα ελεύθερο μεταφορέα κυλίνδρων, έτσι ώστε ένα ανελκυστήρα ή ένα AGV να μπορεί να συλλέξει χωρίς να διακόψει τον κύκλο στοίβασης.

Siemens PLC με φορητό HMI.Ο έλεγχος χειρίζεταιται από ένα PLC της Γερμανίας Siemens με κινητή διεπαφή ανθρώπου-μηχανής και φορητή αυτόματη οθόνη ελαττώματος.Οι χειριστές μπορούν να διαβάζουν τους κωδικούς βλάβης στο μηχάνημα αντί να ανοίγουν ένα ηλεκτρικό ντουλάπι, και τα νέα σχέδια παλέτας επιλέγονται από τη λίστα συνταγών αντί να επαναπρογραμματίζονται.

Προστασία ασφαλείας γύρω από την περιοχή εργασίας.Η συσκευή φέρει πιστοποίηση CE.

Πώς Λειτουργεί ένας Κύκλος Παλλέτισης

1. Τα σφραγισμένα κουτιά φτάνουν από τοΜηχανή συσκευασίας χαρτονιούκαι μεταφέρονται στο γκάντρι σε έναΣύστημα μεταφορέων.
2. Η ζώνη διπλής ταχύτητας και ο μηχανισμός διεύθυνσης δημιουργούν απόσταση, γυρίζουν κάθε κουτί και το τετράγωνο στο μοτίβο στρώματος.
3. Σχηματισμός στρωμάτων: Τα κουτιά συσσωρεύονται στην περιοχή του κουτιού διαλογής μέχρι να ολοκληρωθεί ένα πλήρες μοτίβο στρωμάτων, στη συνέχεια τοποθετούνται στο μεταφορέα κυλίνδρων.
4. Το βαγόνι του γάντιου κατεβαίνει πάνω από το στρώμα, το πιάνει, το ανεβάζει στο προγραμματισμένο ύψος και το απελευθερώνει στην παλέτα.
5. Ο μεταφορέας παλέτας προχωρά έτσι ώστε το επόμενο στρώμα να προσγειωθεί σε μια καθαρή, σωστά τοποθετημένη επιφάνεια.
6. Η ολοκληρωμένη παλέτα ταξιδεύει με το μεταγωγικό αλυσίδας 2,5 μέτρων και το μεταγωγικό ελεύθερου κυλίνδρου.

Πού ταιριάζει ο Παλετιστήρας Gantry στη σειρά σας

Αμέσως μετά την συσκευασία της θήκης, τα κιβώτια που φεύγουν από τη συσκευασία είναι σφραγισμένα, ετικετοποιημένα και τετραγωνισμένα, ακριβώς στην κατάσταση που χρειάζεται η θήκη για να δημιουργήσει ένα στενό φορτίο.Αυτή είναι η πιο κοινή εγκατάσταση για τα κονσερβοποιημένα τρόφιμα και τις γραμμές σάκων.

Σε περίπτωση που η ιχνηλασιμότητα ή η παρουσίαση στο εμπόριο είναι σημαντική, τα κουτιά περνάνε από τηνΑυτόματη μηχανή επισήμανσηςπριν εισέλθουν στο γάντι, έτσι ώστε το μοτίβο στρώματος να είναι κατασκευασμένο από πλήρως τελειωμένες περιπτώσεις.

Ως το τελευταίο σταθμό ενός έργου κονσερβοποίησης.Μηχανή πλήρωσηςΗ αλυσίδα είναι το τελευταίο βήμα αυτοματισμού που μετατρέπει μια ημιαυτόματη γραμμή σε αλυσίδα.Γραμμή παραγωγής κονσερβοποιημένων τροφίμωνπου τρέχει από άκρη σε άκρη με ελάχιστο χειρισμό.

Τυπικές εφαρμογές

• Κονσερβοποιημένα τρόφιμα και σάκοι ∆εκαταρτισμένα κουτιά κονσερβοποιημένου κρέατος, θαλασσινών, φρούτων, λαχανικών, καλαμποκιού και φασολιών που αφήνουν την συσκευασία με ταχύτητα 20 ∆30 κουτιά/λεπτο.
• Ποτά και εμφιαλωμένο νερό νηματοκιβώτια πλαστικών, συρρικνωτικά συσκευασμένα δίσκια και συσκευασίες με γυαλί, κονσέρβες και μπουκάλια PET.
• Χημικές ουσίες, καθημερινή φροντίδα και γενική βιομηχανία - βαρέλια, βαρέλια, πλαστικά κουτιά και μονάδες επεκτατικής ταινίας όπου απαιτείται σταθερό σχέδιο στρώματος.
• Χρησιμοποίηση σακουλών ️ οι επίπεδες και οι μαλακές σακούλες βάρους 5·50 kg μπορούν να παλετιστούν σε μια συμβατή διαμόρφωση παλετισμού σακουλών LWT.Στείλτε μας το βάρος και τις διαστάσεις της τσάντας σας και θα προσδιορίσουμε το σωστό μοτίβο στρώσης και τη λαβή.

Συχνές Ερωτήσεις

1.Μπορεί να προσαρμοστεί το μέγεθος της παλέτας, το ύψος στοίβωσης και το αποτύπωμα του μηχανήματος;

Ναι. Η τυποποιημένη διαμόρφωση διαχειρίζεται παλέτα L1200 × W1200 × H150 mm σε ύψος στοίβωσης ≤ 2000 mm και το μέγεθος της παλέτας, το ύψος στοίβωσης,Το μέγεθος του εξοπλισμού και η χωρητικότητα είναι όλα προσαρμοσμένα στο προϊόν και τη διάταξη του εργοστασίου σας κατά τη διάρκεια της τεχνικής επανεξέτασης.

2- Το μηχάνημα χειρίζεται σακούλες και κουτιά;

Αυτός ο παλέτιζερ χειρίζεται κουτιά, πλαστικά κιβώτια, συσκευασίες με τεντωμένο φιλμ και βαρέλια.Η LWT προμηθεύει μια ταιριαστή διαμόρφωση παλέτισης σακούλας ̇ στείλτε μας το βάρος και τις διαστάσεις της σακούλας σας και θα προσδιορίσουμε το σωστό μοτίβο λαβής και στρώσης.

3Τι συμβαίνει κατά την εγκατάσταση και την έναρξη λειτουργίας;

Η LWT προμηθεύει το μηχάνημα με το προγραμματισμένο πρότυπο παλέτισης.Το μηχάνημα καλύπτεται από εγγύηση ενός έτους με δωρεάν ανταλλακτικά και υπηρεσία επί τόπου.

4.Ποιο σύστημα ελέγχου χρησιμοποιείται και πώς αντιμετωπίζονται τα σφάλματα;

Το μηχάνημα λειτουργεί με ένα PLC της Γερμανίας Siemens με φορητή διεπαφή ανθρώπου-μηχανής και αυτόματη απεικόνιση σφαλμάτων.Έτσι ένας χειριστής μπορεί να διαβάσει έναν κώδικα σφάλματος στο μηχάνημα και να αλλάξει τις συνταγές παλέτας χωρίς επαναπρογραμματισμό.

Πάρτε μια διάταξη παλέτας και μια σταθερή προσφορά

Στείλτε μας τέσσερα πράγματα ∙ τις διαστάσεις της θήκης ή της τσάντας σας, το μέγεθος της μονάδας βάρους, το μέγεθος της παλέτας που χρησιμοποιείτε και τα κουτιά ανά λεπτό που χρειάζεστε για να παλετιστείτε ∙ και οι μηχανικοί μας θα επιστρέψουν με ένασχέδιο διάταξης μοτίβου παλέταςΑν προτιμάτε να δείτε το μηχάνημα πριν παραγγείλετε,Μπορούμε να κανονίσουμε ένα ζωντανό βίντεο από ένα παλέτιζερ που τρέχει στο εργοστάσιό μας στη ΣαγκάηΚάθε ερώτηση αντιμετωπίζεται από μηχανικό και όχι από κέντρο κλήσεων.
