Εισαγωγή

Ένα αυτόματο παλετοποιητής κιβωτίων είναι η τελευταία μηχανή σε μια γραμμή συσκευασμένων κιβωτίων, και αυτή που αποφασίζει πόσο γρήγορα τα τελικά προϊόντα μπορούν να φύγουν από την αίθουσα συσκευασίας. Αντί για δύο ή τρεις χειριστές που σηκώνουν κιβώτια σε μια παλέτα με το χέρι, η μηχανή σηκώνει, ομαδοποιεί και στοιβάζει κάθε κιβώτιο σε ένα επαναλαμβανόμενο, προγραμματιζόμενο μοτίβο μέχρι η παλέτα να είναι έτοιμη και έτοιμη για αποστολή.

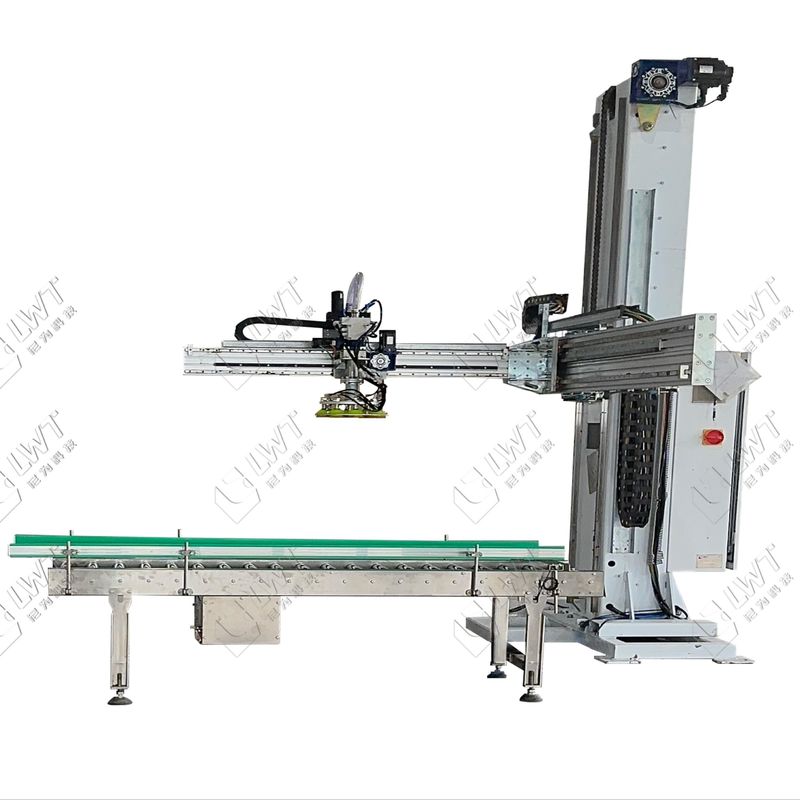

Αυτή η σελίδα καλύπτει τον παλετοποιητή μονής στήλης LWT, μια μονάδα σερβο-οδηγούμενη κατασκευασμένη για χάρτινα κιβώτια και κιβώτια συρρικνωμένα με φιλμ PE. Μια ενιαία κάθετη στήλη φέρει την κεφαλή στοίβαξης, έτσι η μηχανή διατηρεί ένα συμπαγές αποτύπωμα στο τέλος της γραμμής, ενώ εξακολουθεί να στοιβάζει μέχρι ύψος μοτίβου παλέτας 2200 mm.

Συχνά καθορίζεται ως μηχανή παλετοποίησης κιβωτίων για γραμμή παραγωγής κονσερβοποιημένων τροφίμων έργα, όπου τα γεμισμένα και σφραγισμένα κιβώτια φτάνουν από την μηχανή συσκευασίας κιβωτίων και πρέπει να ομαδοποιηθούν πριν από την αποθήκευση ή τη φόρτωση εμπορευματοκιβωτίων. Η ίδια πλατφόρμα λειτουργεί σε γραμμές ποτών, εμφιαλωμένου νερού, βρώσιμου ελαίου, καθημερινών χημικών και τροφών για κατοικίδια.

Πού η χειροκίνητη παλετοποίηση αποτυγχάνει

Η χειροκίνητη παλετοποίηση είναι φθηνή μέχρι να αυξηθεί η ταχύτητα της γραμμής. Ένας χειριστής μπορεί να στοιβάζει περίπου διακόσια κιβώτια την ώρα σε χαμηλό ύψος, και η εργασία περιορίζεται από την εμβέλεια: τα κιβώτια πάνω από το ύψος των ώμων στοιβάζονται αργά και σπάνια παραμένουν τετράγωνα.

Τρία προβλήματα εμφανίζονται σχεδόν σε κάθε γραμμή που παλετοποιεί ακόμα με το χέρι:

• Φόρτος εργασίας. Δύο έως τρεις χειριστές ανά βάρδια, συν κάλυψη αναπλήρωσης, κάλυψη διακοπών και υπερωρίες στην περίοδο αιχμής.
• Απόκλιση μοτίβου. Οι παλέτες που στοιβάζονται με το χέρι γέρνουν, μετατοπίζονται κατά τη μεταφορά και φτάνουν στον πελάτη κατεστραμμένες, κάτι που μεταφράζεται σε απαιτήσεις και επιστροφές.
• Διακοπή-εκκίνηση γραμμής. Η συσκευασία κιβωτίων λειτουργεί συνεχώς, οπότε κάθε αλλαγή παλέτας ή διάλειμμα βάρδιας σταματά ολόκληρη τη γραμμή πίσω από αυτήν.

Η Λύση μας: Σερβο-οδηγούμενη Παλετοποίηση Μονής Στήλης

Ο παλετοποιητής μονής στήλης LWT αναλαμβάνει την εργασία στοίβαξης με μια σερβο-οδηγούμενη κεφαλή στοίβαξης που ταξιδεύει σε προγραμματισμένη θέση για κάθε μεμονωμένο επίπεδο. Επειδή η θέση προέρχεται από το πρόγραμμα και όχι από ανθρώπινο μάτι, το μοτίβο είναι πανομοιότυπο στην πρώτη παλέτα και στην χιλιοστή.

Η αρπαγή ταιριάζει με την επιφάνεια του κιβωτίου σας: μια βεντούζα για συσκευασίες συρρικνωμένες με φιλμ PE και μια συσκευή αρπαγής για κυματοειδή κιβώτια. Η ίδια η κεφαλή στοίβαξης μπορεί να καθοριστεί ως κεφαλή αρπαγής ολόκληρου επιπέδου, η οποία σηκώνει ένα πλήρες επίπεδο με μία κίνηση για υψηλότερη απόδοση, ή μια κεφαλή αρπαγής μεμονωμένου κιβωτίου για μικτές διαστάσεις κιβωτίων και ακανόνιστα μοτίβα.

Σε έναν συνεχή αυτόματο κύκλο, η μηχανή ολοκληρώνει την τροφοδοσία προϊόντος, την ομαδοποίηση και τη διάταξη, την τροφοδοσία κενής παλέτας, την παλετοποίηση ολόκληρου επιπέδου και την εκφόρτωση πλήρους παλέτας. Όπου οι χειριστές θα έσερναν χειροκίνητα τις παλέτες, ένα προαιρετικό μονάδα αποθήκευσης και διανομής κενών παλετών μπορεί να προστεθεί, έτσι ώστε μια παλέτα να απελευθερώνεται αυτόματα και η γραμμή να συνεχίζει να λειτουργεί.

Τα κιβώτια τροφοδοτούνται από τη μηχανή συσκευασίας κιβωτίων και εξέρχονται στο σύστημα μεταφοράς προς τον περιτυλιχτήρα ή την αποθήκη τελικών προϊόντων. Τα ηλεκτρικά εξαρτήματα προέρχονται από Schneider ή Omron (ή ίδιας κατηγορίας), έτσι τυπικά βιομηχανικά ανταλλακτικά είναι διαθέσιμα τοπικά όταν χρειάζονται.

Βασικά Οφέλη

Πώς λειτουργεί ο κύκλος παλετοποίησης

1. Τα κιβώτια εξέρχονται από τη μηχανή συσκευασίας κιβωτίων και εισέρχονται στον παλετοποιητή στον ιμάντα τροφοδοσίας.
2. Ο σταθμός ομαδοποίησης διατάσσει τα εισερχόμενα κιβώτια στο μοτίβο επιπέδου που είναι αποθηκευμένο στο πρόγραμμα.
3. Η κεφαλή στοίβαξης σηκώνει το σχηματισμένο επίπεδο σε λειτουργία ολόκληρου επιπέδου, ή κάθε μεμονωμένο κιβώτιο σε λειτουργία μεμονωμένου κιβωτίου.
4. Η στήλη ταξιδεύει στην προγραμματισμένη θέση X/Y και χαμηλώνει το επίπεδο στην παλέτα.
5. Ο ελεγκτής επαναλαμβάνει τον κύκλο, επίπεδο προς επίπεδο, μέχρι να επιτευχθεί το προγραμματισμένο ύψος παλέτας.
6. Η ολοκληρωμένη παλέτα εκφορτώνεται στο σύστημα μεταφοράς προς τον περιτυλιχτήρα ή την αποθήκη, και μια νέα παλέτα απελευθερώνεται αυτόματα.

Εφαρμογές

Τεχνικές Προδιαγραφές

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ της κεφαλής αρπαγής ολόκληρου επιπέδου και της κεφαλής αρπαγής μεμονωμένου κιβωτίου;

Α: Η κεφαλή ολόκληρου επιπέδου σηκώνει ένα πλήρες επίπεδο κιβωτίων με μία κίνηση και είναι η ταχύτερη επιλογή για ομοιόμορφα κιβώτια. Η κεφαλή μεμονωμένου κιβωτίου τοποθετεί κιβώτια ένα προς ένα, κάτι που ταιριάζει σε μικτές διαστάσεις κιβωτίων, ακανόνιστα μοτίβα και συχνές αλλαγές προϊόντων. Και οι δύο κεφαλές ταιριάζουν στον ίδιο παλετοποιητή μονής στήλης, οπότε η επιλογή μπορεί να επανεξεταστεί καθώς αναπτύσσεται η γκάμα των προϊόντων.

Ε: Μπορεί αυτός ο παλετοποιητής να προστεθεί σε μια γραμμή που ήδη λειτουργούμε;

Α: Ναι. Η μηχανή έχει σχεδιαστεί για να λειτουργεί μετά από μια μηχανή συσκευασίας κιβωτίων ή έναν case packer και πριν από έναν περιτυλιχτήρα. Μοιραστείτε τις διαστάσεις του κιβωτίου σας, το μέγεθος της παλέτας και τα απαιτούμενα κιβώτια ανά λεπτό, και οι μηχανικοί μας θα επιβεβαιώσουν τη διάταξη της γραμμής και το μοτίβο στοίβαξης πριν από την παραγγελία.

Ε: Ποια μεγέθη παλετών και ύψη στοίβαξης υποστηρίζονται;

Α: Χειρίζονται τυπικές παλέτες από Μ1000-1200 x Π1000-1200 mm, με μέγιστο μέγεθος μοτίβου παλέτας Μ1200 x Π1000 x Υ2200 mm. Άλλα μεγέθη παλετών μπορούν να προσαρμοστούν με ειδικό σχεδιασμό.

Ε: Πώς παραδίδεται και εγκαθίσταται η μηχανή;

Α: Ο χρόνος παράδοσης είναι περίπου 45 ημέρες. Ο παλετοποιητής συσκευάζεται σε σακούλες φιλμ, πλαστικά κιβώτια και ξύλινα κιβώτια για θαλάσσια μεταφορά. Μηχανικοί της LWT υποστηρίζουν την εγκατάσταση και την έναρξη λειτουργίας, επιτόπου ή εξ αποστάσεως, μέχρι να λειτουργήσουν σωστά οι πρώτες πλήρεις παλέτες.

Επικοινωνία

Στείλτε μας τις διαστάσεις του κιβωτίου σας, το μέγεθος της παλέτας και την επιθυμητή παραγωγή ανά ώρα - οι μηχανικοί μας θα σας επιστρέψουν ένα σχέδιο μοτίβου στοίβαξης και μια σταθερή προσφορά.

Προτιμάτε να δείτε τη μηχανή να λειτουργεί πρώτα; Ζητήστε ένα βίντεο μιας γραμμής παλετοποιητή σε λειτουργία, ή κλείστε μια κλήση με έναν μηχανικό της LWT για να αναθεωρήσετε τη διάταξη του τέλους της γραμμής σας.

Λάβετε μια δωρεάν πρόταση διάταξης τέλους γραμμής
